Soluciones de automatización para centros de aserrado

Como proveedor de sistemas, RSA no solo diseña todas sus máquinas de aserrado y desbarbado de forma modular para que se integren sin problemas en la producción del cliente, sino que además ha desarrollado una amplia variedad de módulos adicionales con los que optimizar la producción, aumentar la calidad y mejorar la rentabilidad.
Desbarbado, achaflanado, medición, inspección, limpieza, apilado: hay una solución adecuada para cada propósito, ya sea de forma individual o enlazados como línea completa. Todos los módulos de procesamiento posterior se pueden combinar libremente y reequipar en cualquier momento. Se pueden enlazar con muchas máquinas de terceros.

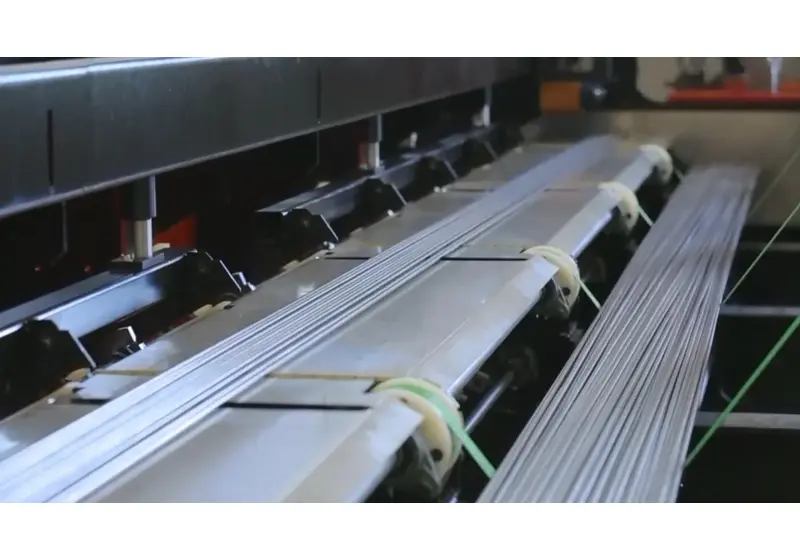

Alimentación
Cargador de paquetes: alimentación totalmente automática de paquetes de material — el sistema separa con suavidad las barras individuales del paquete y las introduce en el centro de aserrado sin intervención manual. Apto para material redondo, cuadrado y rectangular en distintos diámetros y longitudes.
Almacén inclinado: alimentación por gravedad de material redondo y perfilado mediante superficies inclinadas de precisión. Especialmente robusto, prácticamente sin mantenimiento e ideal para piezas pesadas.
Almacén plano: alimentación horizontal de perfiles sensibles, recubiertos o no redondos sobre superficies de transporte planas. Evita el rodaje y la inclinación, asegurando una alimentación precisa y sin rayaduras incluso para piezas delicadas. Solo el almacén plano permite el retorno automático de los recortes al almacén.
Manipulación — Pick & Place

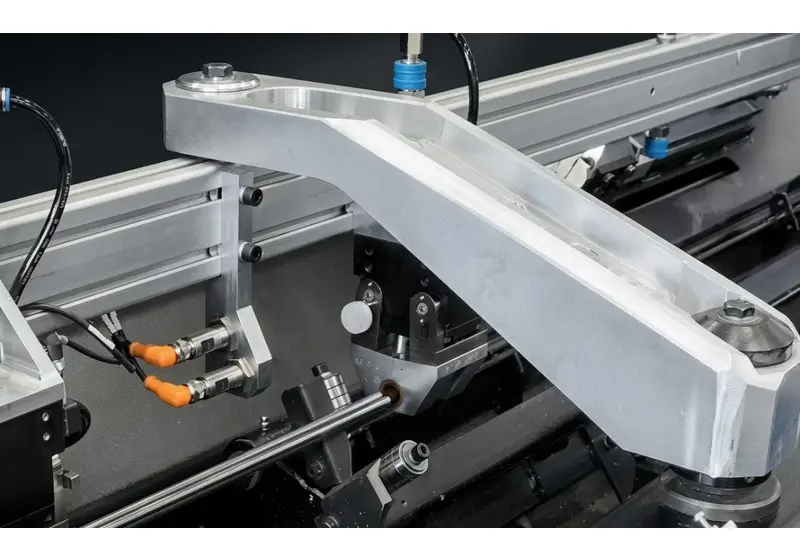

Transferencia sin caída: la unidad Pick & Place servoaccionada retira cada longitud fija aserrada directamente de la mordaza trasera y la deposita con suavidad sobre el dispositivo de recepción en V de la siguiente estación. Las distancias de caída se reducen prácticamente a cero, sin daños superficiales ni desviaciones de tolerancia.
Cambio rápido, máxima flexibilidad: las mordazas de pinza de aluminio recubiertas de plástico se adaptan con precisión a cualquier diámetro de pieza. El cambio a un nuevo perfil lleva minutos, no horas.
Para piezas cortas de menos de 100 mm, una rampa dedicada las descarga como material a granel directamente tras la sierra, separando automáticamente los recortes de cabeza y los restos.

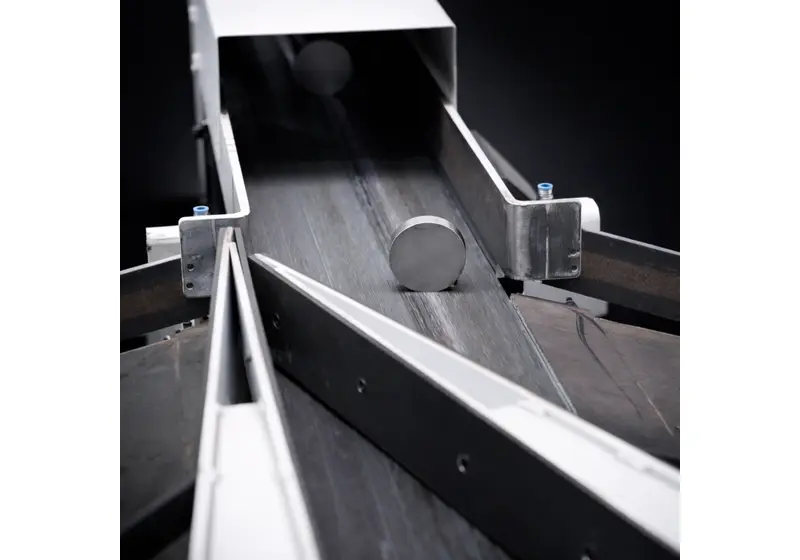

Desviadores
Clasificación en fracciones de segundo a plena velocidad de producción: el sistema neumático de desviadores dirige tramos cortos de hasta 350 mm a la izquierda, a la derecha o en línea recta, con precisión y fiabilidad. Disponible como desviador simple para una sencilla separación bueno/malo o como desviador doble para clasificación simultánea izquierda/derecha.
Robusto y prácticamente sin mantenimiento: sin compleja técnica de accionamiento ni mecánica propensa al desgaste. El cambio entre programas de clasificación lleva segundos a través del panel de control de RSA.

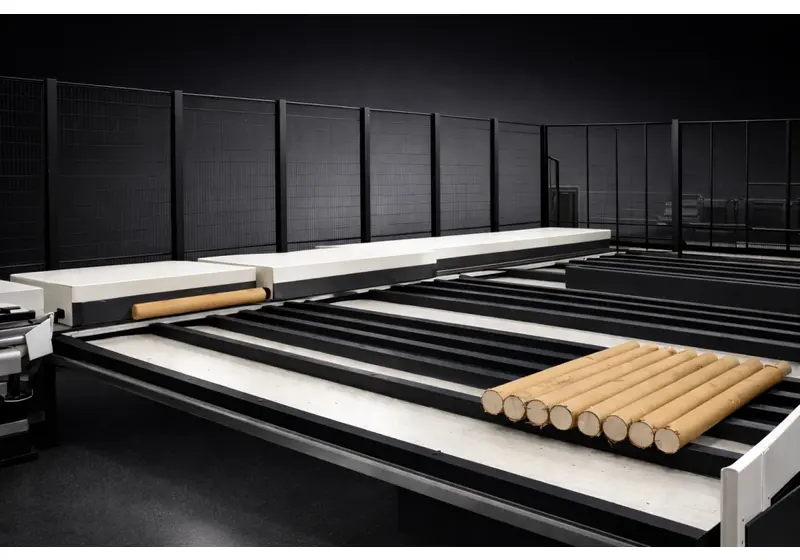

Empujador con mesas de depósito
Distribución bilateral flexible de las piezas: los potentes empujadores están disponibles en longitudes de 1, 2 y 3 metros y empujan los tramos aserrados con fiabilidad a la izquierda o a la derecha sobre las mesas de depósito, ideal para grandes volúmenes y requisitos de clasificación variables.
Diseñado para servicio continuo, con guías endurecidas para un funcionamiento sin atascos incluso con piezas pesadas o aceitadas. Las estaciones se controlan a través del sistema RSA, con patrones de clasificación libremente programables.
Tramos cortos de tubo
Los tramos cortos de tubo de 20 a 200 mm se alimentan totalmente automáticamente mediante un vibrador, que ordena las piezas que entran de forma desordenada y las entrega en una posición definida a las estaciones de procesamiento posteriores.
Un transportador vibratorio previo con superficie cribada perforada elimina con fiabilidad virutas, rebabas y restos de corte antes de que las piezas lleguen al vibrador, protegiendo el sistema y garantizando un funcionamiento sin averías.

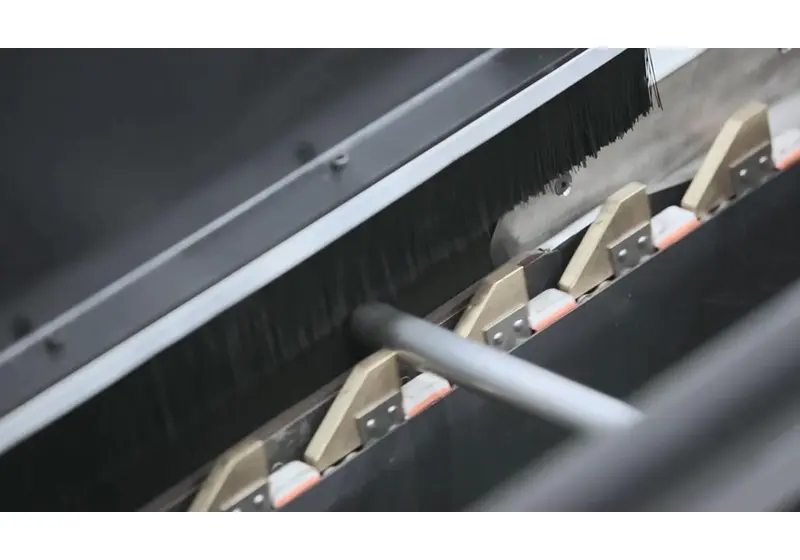

Desbarbado

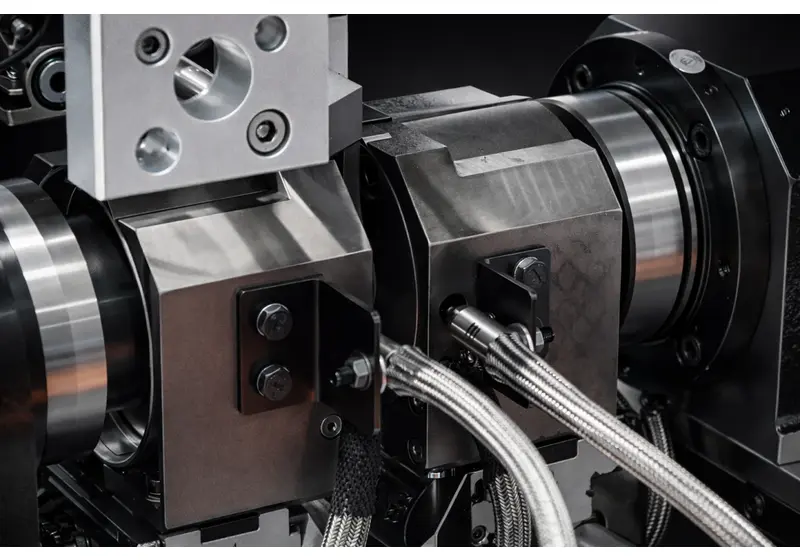

Sistemas de desbarbado totalmente automáticos para piezas sin rebabas directamente tras el proceso de corte, con alta precisión en cortes individuales y múltiples.
Hasta Ø 100 mm: dos soluciones, para tubos cortos de 20 a 200 mm o material largo de 100 a 4.650 mm.
Hasta Ø 150 mm: para grandes diámetros, mecaniza longitudes de pieza de 150 a 4.100 mm, también en corte individual y múltiple, con ejes de accionamiento servo.
Achaflanado
Achaflanado automatizado de piezas integrado directamente en la línea de producción, con geometrías de chaflán definidas con precisión, imprescindibles para la posterior soldadura, montaje o roscado.
Ø 6 a 50 mm: para longitudes de pieza de 20 a 200 mm o de 150 a 3.000 mm, disponible también como sistema de doble chaflán simultáneo.
Ø 10 a 100 mm: mismo rango de longitudes, con tolerancia de longitud de ± 0,05 mm y ángulos y profundidades de chaflán ajustables.

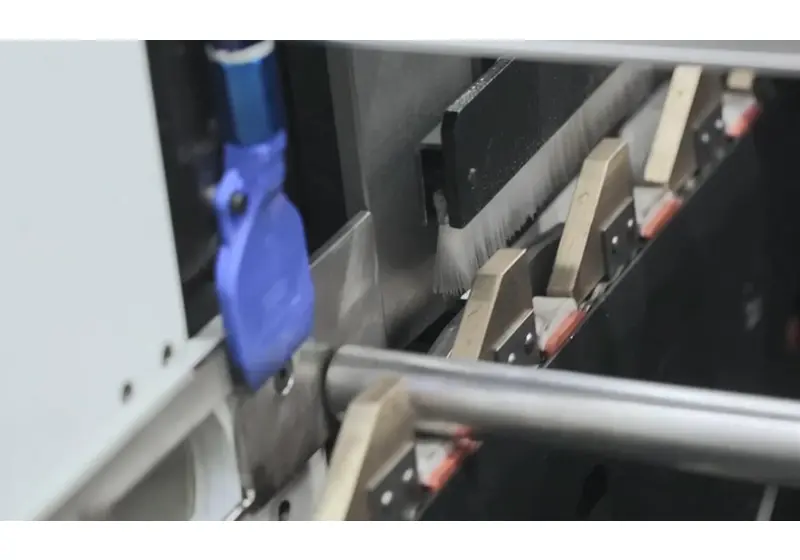

Medición / Inspección

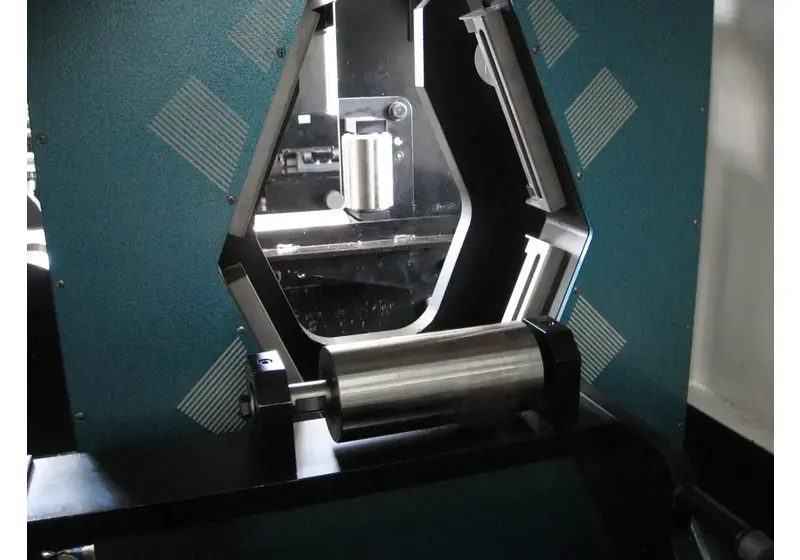

RASACHECK son sistemas de medición modulares que miden cada pieza individualmente y expulsan automáticamente las piezas no conformes, para una capacidad de proceso (Cpk) documentada.
RASACHECK S: medición de longitud en flujo continuo en la salida de la desbarbadora (con RASAPLAN XY), hasta 7.500 piezas/h, precisión absoluta de aprox. 0,06 mm.
RASACHECK A: medición mecánica de longitud para perfiles redondos, rectangulares y cuadrados, hasta 3.000 piezas/h. Tubo redondo Ø 8-101,6 mm, tubo cuadrado 10×10-75×75 mm, longitudes fijas 100-4.500 mm.

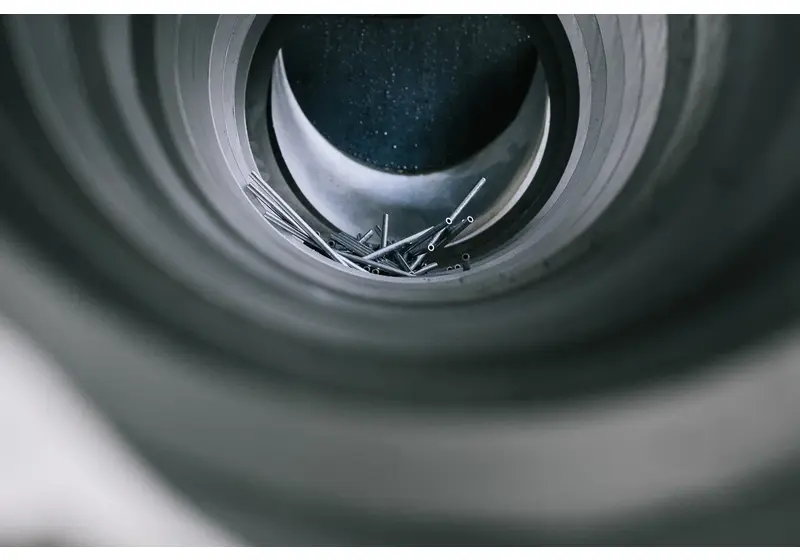

Limpieza y secado

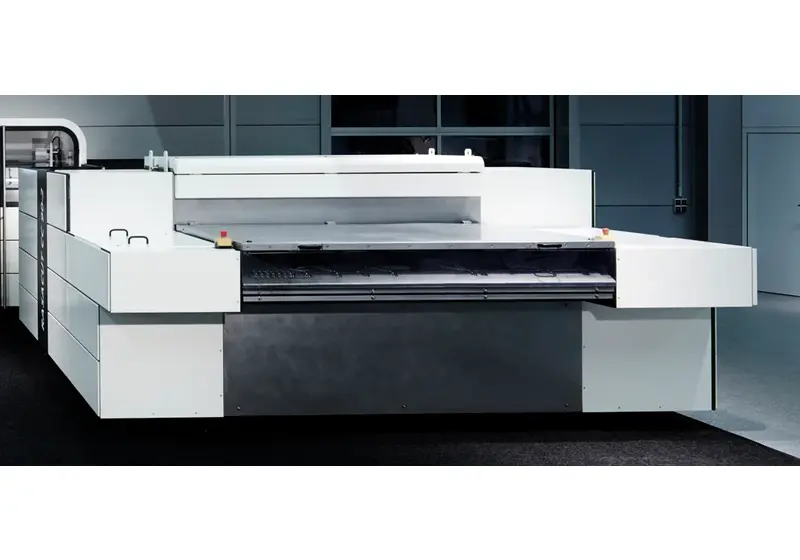

RASACLEAN ET: estándar para la limpieza de tubos en línea. Las piezas se transfieren individualmente y se limpian totalmente automáticamente, sin intervención manual. Depósito de limpieza de 700 l, potencia instalada aprox. 40 kW, temperatura máx. 60°C, tubos redondos Ø 10-100 mm.
TURBODRY: elimina hasta la última gota mediante boquillas de aire caliente a alta presión, incluso en tubos largos y perfiles complejos. Diseño de 2 zonas con 15 kW de potencia instalada. Opción TURBODRY Super Dry disponible para tubos superiores a 2.000 mm o diámetros muy finos (< 12 mm). Y muchos módulos más

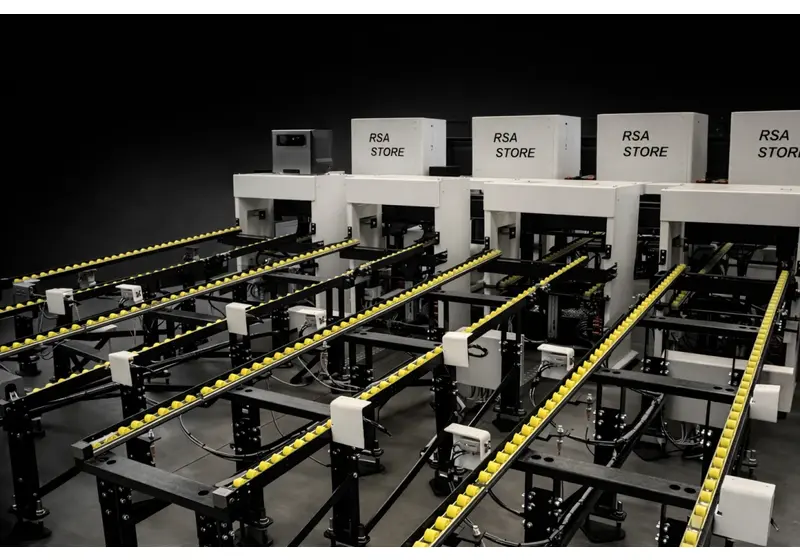

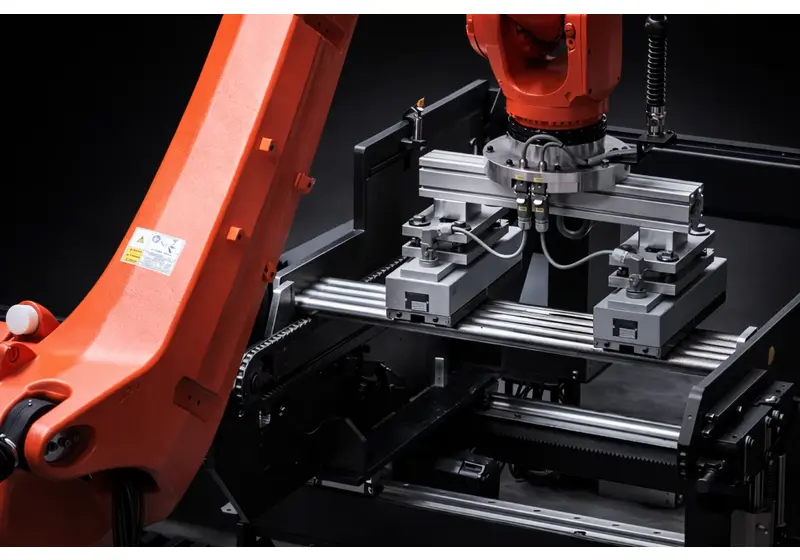

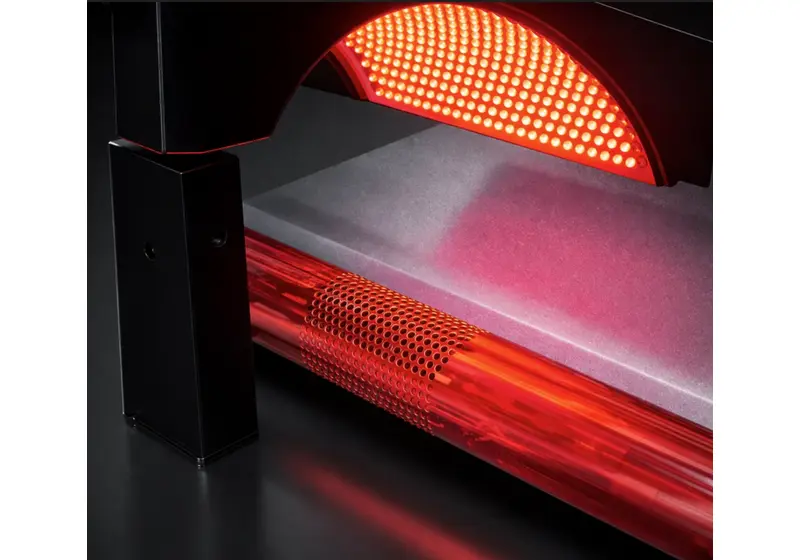

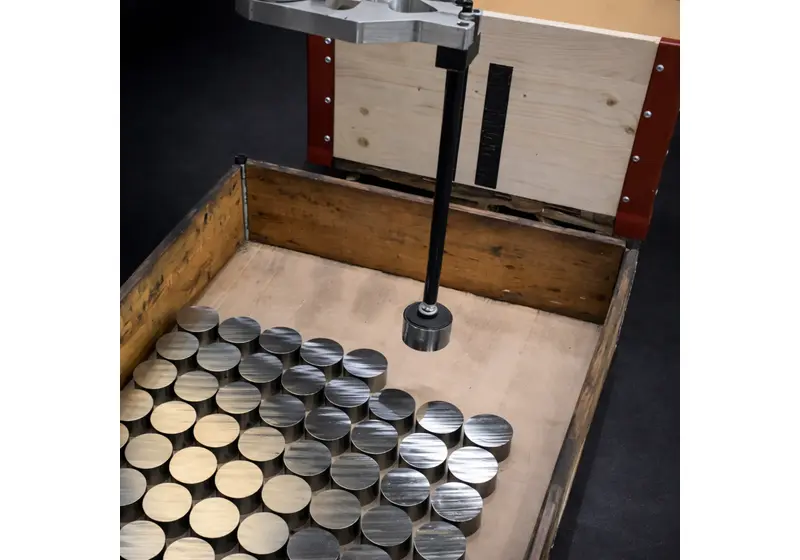

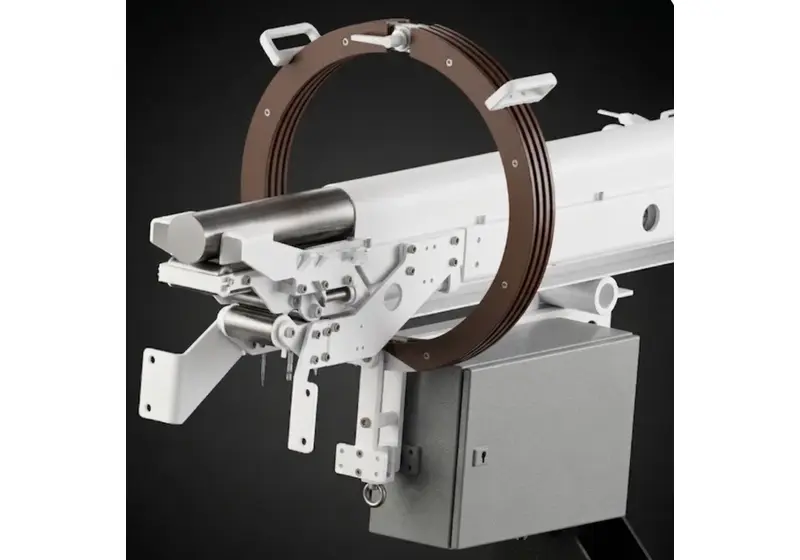

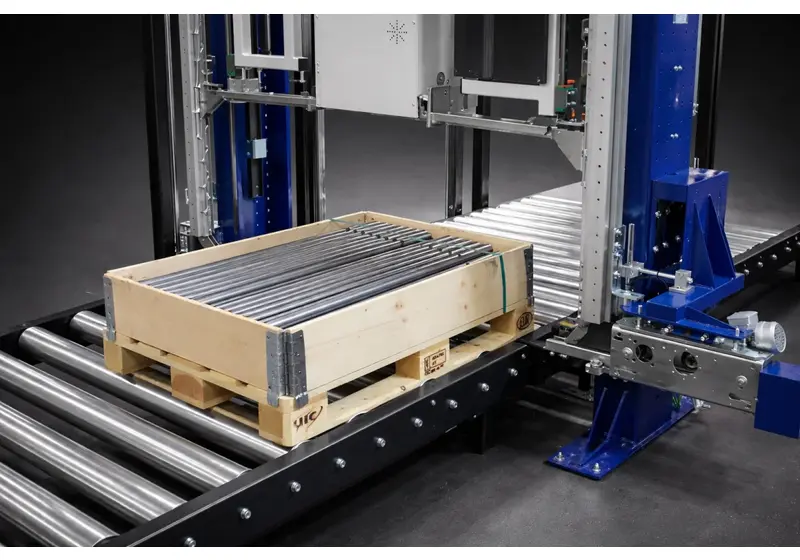

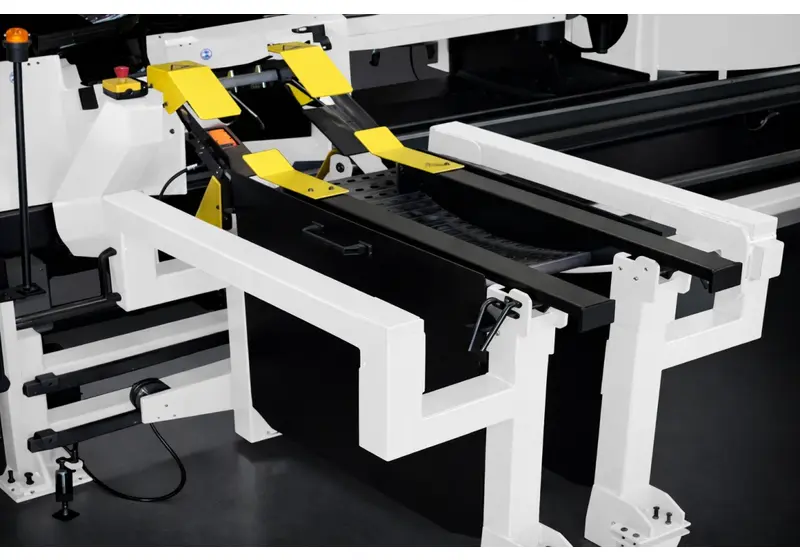

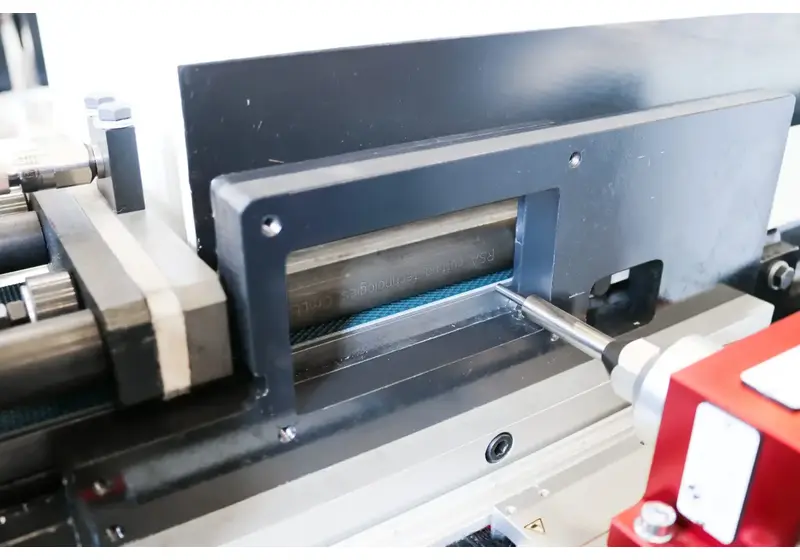

Robot pórtico, robot industrial, robot IR para piezas cortas, flejado automático, marcado, desmagnetización, aserrado por peso exacto, aserrado de tubos perforados, almacén de contenedores KTL y sistema de apilado RASAPORT AS, entre otros.
